TVS 개념

  • 구조개념도
  • TVS 디자인 가이드

현재 실무 Code에 나와 있는 무량판 설계법과 동일

  1. 01.일반사항
    • 중공부 형성에 따라 Solid Slab 대비 구조체 자중의 26%~43% 저감 효과
    • 콘크리트 단면 손실에 따라 휨강성(I) : 0.9, 전단강도 및 전단강성 : 0.6
    • 중공슬래브 유효 두께
      1. ① 단순지지 : d≥L/30
      2. ② 연속지지 : d≥L/40
      3. ③ 캔틸레버 : d≥L/10
  2. 02.휨설계

    무량판 설계법과 동일, 휨강도는 Solid 단면과 동일

    ※ 최대 철근비 배근 시 중립축 위치 산정
    fy=400MPa, fck=24MPa 일 경우 : pb=0.0260
    플랫플레이트의 최대철근비 : pmax <=0.375 pb
    TVS 250 :As=0.375×0.0260×100×2220
    D10 @36
    D13 @64
    D16 @100
    compression zone neutral axis tension a=Asfu/0.85fckb=20×4000/0.85×240×100=3.92cm
    c=a÷ß1=3.92÷0.85=4.61cm4.5cm (say O.k)
    -피복두께 5cm시 만족
  3. 03. 전단설계
    • 무량판 설계법과 동일
    • 다만, 중공체 설치 부분은 Solid 슬래브 전단강도의 0.6
    • 펀칭쉬어가 발생하는 기둥 주변은 중공체를 삭제하여 Solid 단면과 동일하게 설계
    • 필요 시 전단 보강
      1. ① 지판 또는 주두 설치
      2. ② 전단보강근 또는 전단머리보강
      3. ③ Stud Strip과 같은 전단보강철물 보강

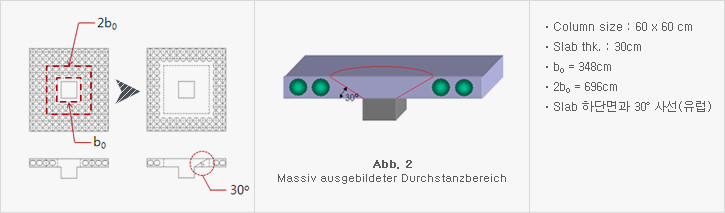

    2b<sub>0</sub> b<sub>0</sub> 30° abb.2 Massiv ausgebildeter Durchstanzbereich Column size:60×60cm slab thk.:30cm b<sub>o</sub>=348cm 2b<sub>0</sub>=696cm Slab 하단면과 30° 사선(유럽)

설계 시 고려사항

  1. 01. 해석방법
    • 중력하중 : 유한요소해석프로그램을 이용한 바닥판해석
    • 횡하중 : 유효보폭법을 이용한 3차원 해석
  2. 02. 횡력해석
    • 건물골조 방식 : 전단벽 또는 가새 골조가 전 횡력 부담
    • 이중골조 방식 :전체 지진력은 각 골조의 횡강성비에 따라 부담하되 모멘트골조가 설계지진력의 최소 25% 부담
  3. 03. 바닥판 설계시 고려사항
    • 휨설계 : 횡력을 고려하여 주열대의 C+3h 구간에 집중배치(내진상세) - 중간모멘트골조 이상의 상세 따름(변형 적합성 검토 고려)
    • 전단설계 : 지진하중의 연성확보 위해 Vu≤0.4ΦVc를 적용(횡력설계 시 반영) - 불균형모멘트를 고려하여 철근스터럽 전단보강
  4. 04. 유효폭 산정
    • 휨설계 : 횡력을 고려하여 주열대의 C+3h 구간에 집중배치(내진상세) - 중간모멘트골조 이상의 상세 따름(변형 적합성 검토 고려)
    • 전단설계 : 지진하중의 연성확보 위해 Vu≤0.4ΦVc를 적용(횡력설계 시 반영) - 불균형모멘트를 고려하여 철근스터럽 전단보강
