TVS 공법 중공체 종류별 제원 및 특징

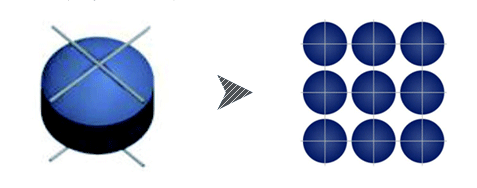

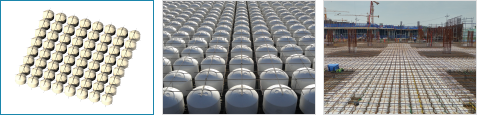

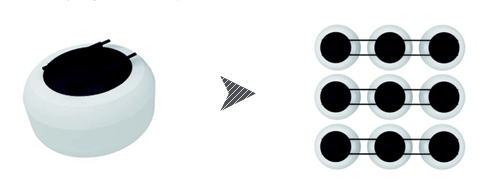

01. TVSⅠ (캡슐/와이어메쉬형) - 2Mx2M 모듈
캡슐/와이어메쉬형 2Mx2M 모듈
TVSⅠ(캡슐/와이어메쉬형) 2Mx2M 모듈에 관한 구분,슬래브 두께, 경량체 규격, 하중저감, 경간의 정보가 들어있는 표
구분 슬래브 두께 (mm) 경량체규격 하중저감 (%) 경간(m)
직경 높이 간격 연속스팬 캔틸레버 단순지간
TVSⅠ 230 230 220 130 30 27 8.0 2.6 6.0
TVSⅠ 250 250 220 150 30 26 8.8 2.9 6.6
TVSⅠ 300 300 220 200 30 32 10.8 3.5 8.1
TVSⅠ 350 350 220 250 30 34 12.8 4.2 9.6
TVSⅠ 400 400 220 300 30 37 14.8 4.8 11.1
TVSⅠ 450 450 350 350 50 36 16.8 5.5 12.6
TVSⅠ 500 500 350 400 50 38 18.8 6.1 14.1
TVSⅠ 550 550 350 450 50 40 20.8 6.8 15.6
TVSⅠ 600 600 350 500 50 40 22.8 6.8 17.1
TVSⅠ 650 650 350 550 50 41 - - -
TVSⅠ 700 700 350 600 50 43 - - -
※ 특징
  1. 1.상하부 와이어 메쉬로 고정
  2. 2.넓은 평면에 유리, 시공성 좋음
    - 집중하중 완화, 타설 시 강성 높음
  3. 3.균열 제어에 유리

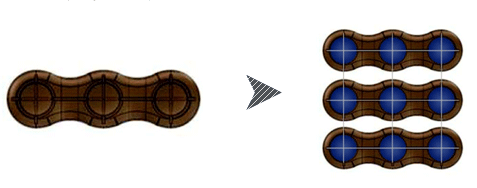

02. TVSⅡ (땅콩/프레임형) - 0.3Mx0.9M & 0.9Mx0.9M 모듈
TVSⅡ(땅콩/프레임형)
TVSⅡ (땅콩/프레임형) 0.3Mx0.9M & 0.9Mx0.9M 모듈에 관한 1-way,슬래브 두께, 경량체 규격, 하중저감, 경간의 정보가 들어있는 표
1-way 슬래브 두께 (mm) 경량체규격 하중저감 (%) 경간(m)
높이 간격 연속스팬
TVSⅡ 180 180 110 40 28 5.4
TVSⅡ 200 200 130 40 32 6.0
TVSⅡ 220 220 150 40 36 6.6
TVSⅡ 250 250 180 40 40 7.5
TVSⅡ 270 270 200 40 42 8.1
TVSⅡ (땅콩/프레임형) 0.3Mx0.9M & 0.9Mx0.9M 모듈에 관한 2-way,슬래브 두께, 경량체 규격, 하중저감, 경간의 정보가 들어있는 표
2-way 슬래브 두께 (mm) 경량체규격 하중저감 (%) 경간(m)
높이 간격 연속스팬
TVSⅡ 210 210 110 40 24 7.0
TVSⅡ 230 230 130 40 28 8.0
TVSⅡ 250 250 150 40 31 8.8
TVSⅡ 280 280 180 40 35 9.8
TVSⅡ 300 300 200 40 38 10.8
※ 특징
  1. 1. 상부 플라스틱 모듈프레임으로 고정
  2. 2. 하중 흐름이 1방향일 경우 적용
  3. 3. 중공율 극대화
  4. 4. Deck에 적용

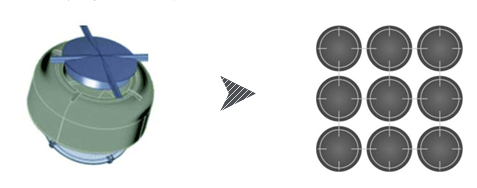

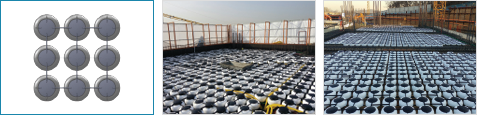

03. TVSⅢ (캡슐/모듈프레임형) - 0.9Mx0.9M 모듈
TVSⅢ(캡슐/모듈프레임형)
TVSⅢ (캡슐/모듈프레임형) 0.9Mx0.9M 모듈에 관한 구분,슬래브 두께, 경량체 규격, 하중저감, 경간의 정보가 들어있는 표
구분 슬래브 두께 (mm) 경량체규격 하중저감 (%) 경간(m)
직경 높이 간격 연속스팬 캔틸레버 단순지간
TVSⅢ 210 210 260 110 40 21 7.0 2.2 6.0
TVSⅢ 230 230 260 130 40 24 8.0 2.6 6.0
TVSⅢ 250 250 260 150 40 27 8.8 2.9 6.6
TVSⅢ 280 280 260 150 40 24 8.8 2.9 6.6
TVSⅢ 300 300 260 200 40 32 10.8 3.5 8.1
TVSⅢ 350 350 260 250 40 38 12.8 4.2 9.6
※ 특징
  1. 1. 상하부 플라스틱 모듈프레임으로 고정
  2. 2. 작은 평면일 때 유리
    - 현장 재단이 최소화
  3. 3. 상부 스페이스캡의 설치로 전선관의 경로를 형성하여 중공체와 간섭 최소화 가능

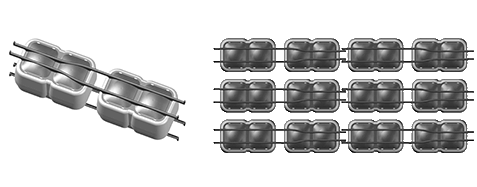

04. TVSⅣ (캡슐/분리 프레임형) - 0.3Mx0.9M 모듈
TVSⅣ(캡슐/분리 프레임형)
TVSⅣ (캡슐/분리 프레임형) 0.3Mx0.9M 모듈에 관한 구분,슬래브 두께, 경량체 규격, 하중저감, 경간의 정보가 들어있는 표
구분 슬래브 두께 (mm) 경량체규격 하중저감 (%) 경간(m)
직경 높이 간격 연속스팬 캔틸레버 단순지간
TVSⅣ 250 250 260 150 40 30 8.8 2.9 6.6
TVSⅣ 280 280 260 180 40 33 10.0 3.2 7.5
TVSⅣ 300 300 260 200 40 35 10.8 3.5 8.1
※ 특징
  1. 1. 상부 플라스틱 모듈프레임으로 고정
  2. 2. 철근트러스 데크를 적용한 2방향 중공슬래브 구조
  3. 3. 동바리 설치 최소화 - RC라멘조 데크공법과 동일

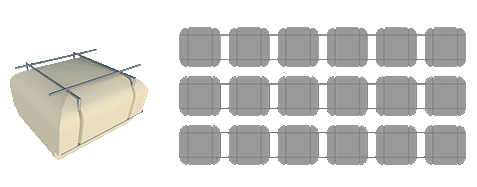

TVS V (큐브/와이어메쉬형) - 0.3Mx1.8M 모듈

큐브/와이어메쉬형
TVSV 에 관한 정보가 있는 표

구분, 슬래브두께, 경량체 규격(직경, 높이, 간격), 하중저감, 경간(연속스팬, 캔틸레버,단순지간)의 정보가 있음.

구분 슬래브두께(mm) 경량체 규격(mm) 하중저감(%) 경간(mm)
가로 세로 간격 높이 연속스팬 캔틸레버
TVS V 250 250 240 250 50 145 30 8.8 2.9
TVS V 280 380 240 250 50 175 33 10.8 3.2
TVS V 300 300 240 250 50 195 30 12.8 3.5
※ 특징
  1. 1. 와이어메쉬로 고정
  2. 2. 철근트러스 데크를 적용한 2방향 중공슬래브 구조
  3. 3. 시공성 개선

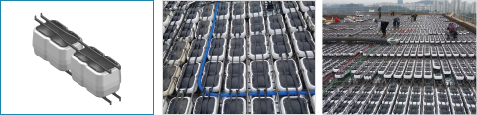

TVSⅣ (캡슐/분리 프레임형) - 0.3Mx0.9M 모듈

TVSⅣ 캡슐/분리 프레임형
TVSⅥ 에 관한 정보가 있는 표

구분, 슬래브두께, 경량체 규격(직경, 높이, 간격), 하중저감, 경간(연속스팬, 캔틸레버,단순지간)의 정보가 있음.

구분 슬래브두께(mm) 경량체 규격(mm) 하중저감(%) 경간(mm)
가로 세로 높이 연속스팬 캔틸레버 단순지간
길이 간격 길이 간격
TVSⅥ 250 250 210 40 350 50 145 28 8.8 2.9 6.6
TVSⅥ 300 300 210 40 350 50 195 34 10.8 3.5 8.1
TVSⅥ 350 350 210 40 350 50 235 37 12.8 4.2 9.6
※ 특징
  1. 1. 상부 플라스틱 모듈프레임으로 고정
  2. 2. 철근트러스 데크를 적용한 2방향 중공슬래브 구조
  3. 3. 동바리 설치 최소화
    - RC라멘조 데크공법과 동일
