시공성과 안전성을 향상한 중공체 형상 개발

01. 중공체 특징
  • 상하부의 구형과 중앙부 원통 부분을 결합하여 중공율 극대
  • 격자형연결망(와이어메쉬)가 중공체 상하부의 선형으로 연결되어 집중하중 완화
  • 두께 변화는 중앙부 원통형의 길이변화로 해결하여 슬래브 두께 변경 시 철근간격은 그대로 유지
  • 중공체 직상부에 집중하중 작용 시 아치거동을 하도록 중공체 상하부는 구형으로 함(국부적인 펀칭쉬어내력 확보, 중공체 상부가 평평할 경우 국부 펀칭파괴 발생 우려)

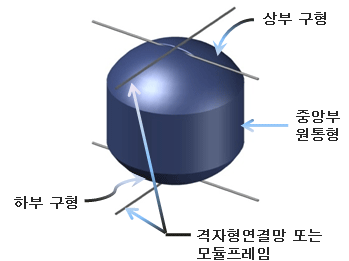

격자형 연결망 또는 모듈프레임, 상부구형, 중앙부원통형, 하부구형

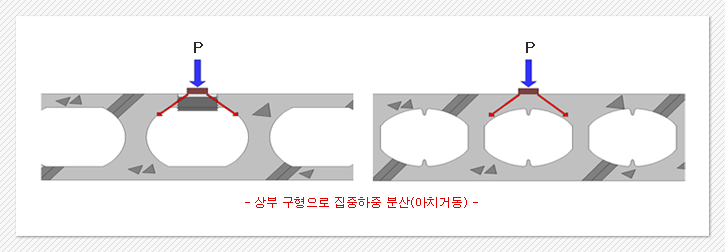

02. 중공체 상부가 평평할 경우 국부펀칭의 우려
- 상부 구형으로 집중하중 분산(아치거동) -

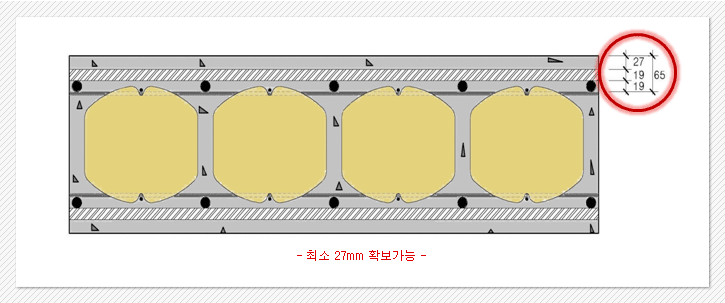

03. 피복두께 : 가장 불리한 경우 D19 교차배근
27, 19, 19, 총 65 - 최소 27mm 확보가능 -
