TVS 제품

  • TVS 종류별 제원 및 특징
  • 중공체 특징
  • TVS공법 적용방법

재래식 거푸집 적용 (TVSⅠ, TVSⅢ)

콘크리트 슬래브, Wire Mesh, 상하철근, 경량체, 거푸집, R.C Column

시공순서
  1. 1. 동바리 및 장선 설치
  2. 2. 거푸집 설치
  3. 3. 하부철근 배근
  4. 4. 중공체 배치
  5. 5. 상부철근 배근
  6. 6. 콘크리트 타설

Panel Deck 적용 (TVSⅠ, TVSⅢ

시공순서
  1. 1. 동바리 및 장선 설치
  2. 2. DECK 설치
  3. 3. 하부철근 배근
  4. 4. 중공체 배치
  5. 5. 상부철근 배근
  6. 6. 콘크리트 타설

콘크리트슬래브, Wire Mesh, 상하철근, 경량체, DECK, 거푸집, R.C Column

철근일체형 데크 적용 (TVSⅡ, TVSⅣ)

시공순서 (TVS Ⅳ)
  1. 1. 동바리 및 장선 설치
  2. 2. 철근일체형 데크 설치
  3. 3. 하부철근 배근 & 중간 동바리 설치
  4. 4. 중공체 배치
  5. 5. 상부철근 배근
  6. 6. 콘크리트 타설
시공순서 (TVS Ⅱ)
  1. 1. 데크 설치
  2. 2. 중공체 배치
  3. 3. 상부 배력근 시공
  4. 4. 콘크리트 타설

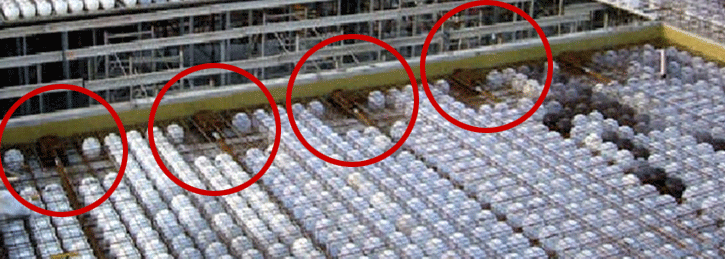

무량판 중공슬래브 합판거푸집 및 Deck Type 적용 현장 하부 전경

  • 합판 거푸집 Type
  • Deck Type

POST-Tension 도입 시 더 큰 장스팬 적용 가능
