TVS 효과

콘크리트, 철근 물량 감소로 인한 공사비 절감 [ 라멘조 대비 10~15% 절감 ]

가설 자재 및 하부 서포트 감소로 인한 공기 단축 효과

평데크 사용으로 인한 단열재 및 칸막이벽 설치 용이

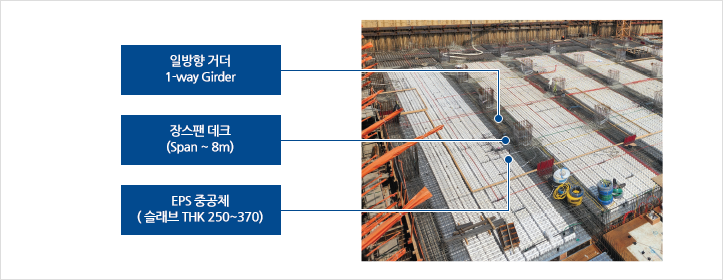

중공체가 데크 하부근 및 래티스에 안착되어 설치 용이

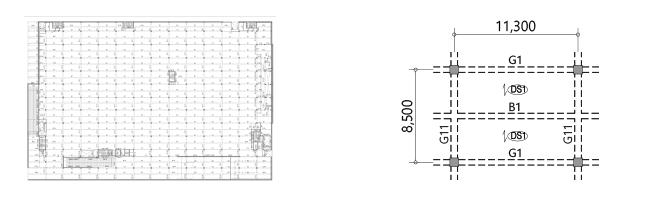

평면도
설계 하중 DL : 0.9kN/㎡ (슬래브 제외)
LL : 5.0kN/㎡
단위 모듈
Module 11.3m X 8.5m
Slab THK 150
Girder 500 X 700, 600 X 700
Beam 500 X 700

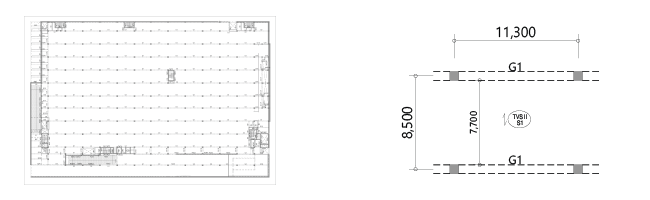

평면도
설계 하중 DL : 0.9kN/㎡ (슬래브 제외)
LL : 5.0kN/㎡
단위 모듈
Module 11.3m X 8.5m
Slab THK 260 (중공률 34%)
Girder 800 X 700

구분 콘크리트
(㎥)		 철근
(ton)		 거푸집
(㎡)		 일반데크
(㎡)		 장그팬데크
(㎡)		 중공체
(㎡)
라멘조 23.5 3.00 47.01 80.25 - -
TVS2 21.1 1.75 17.64 - 87.01 87.01
